Литье корпуса пневматического клапана: как технология литья формирует надежные компоненты пневматического управления

В пневматической системе люди часто обращают внимание на цилиндры, приводы и регулирующие клапаны, нокорпус клапанасам по себе является компонентом, который незаметно поддерживает весь процесс управления воздушным потоком.

Корпус пневматического клапана, возможно, не представляет собой сложную деталь снаружи, но его внутренние каналы, уплотнительные поверхности, качество материала и точность размеров напрямую влияют на производительность всего узла клапана.

Как производитель прецизионных металлических компонентов, мы понимаем, что корпус клапана — это не просто металлический корпус. Это деталь, выдерживающая давление, которая должна сочетать в себе прочность, точность обработки, конструкцию воздушного потока и стабильность производства. Технология литья обеспечивает эффективный способ создания корпусов клапанов со сложной внутренней структурой, отвечающих промышленным требованиям.

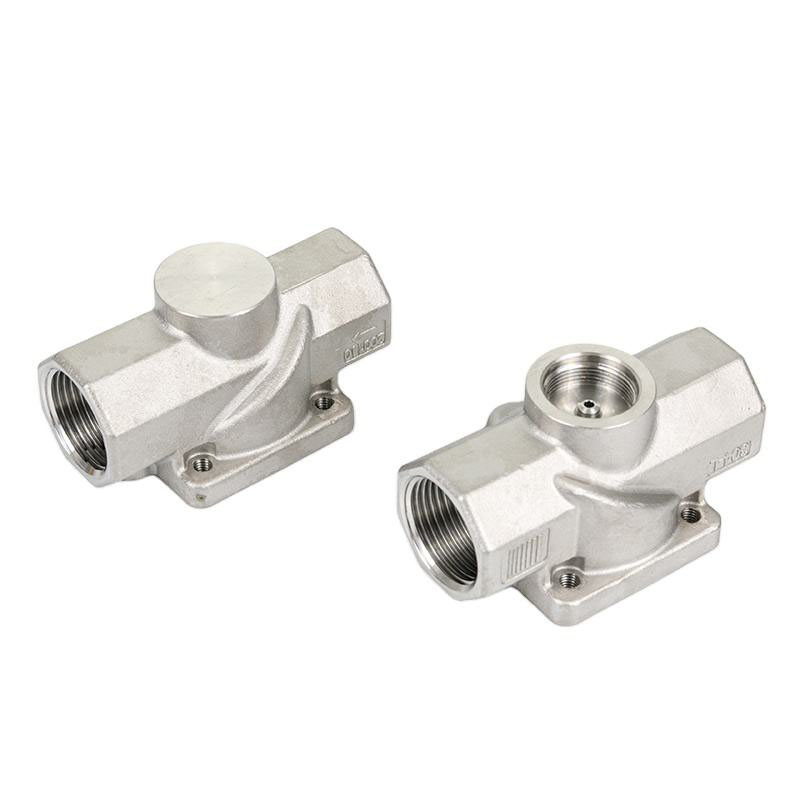

Что такое литой корпус пневматического клапана?

А СКорпус пневматического клапанаявляется основным компонентом корпуса пневматического клапана, изготовленного методом литья.

К его основным функциям относятся:

В отличие от простых металлических блоков, которым придают форму, литые корпуса клапанов формируются путем заливки расплавленного металла в специально разработанную форму. Это позволяет производителям создавать сложные формы и внутренние каналы, которые может быть сложно или дорого производить традиционными методами обработки.

После литья обычно выполняются дополнительные процессы, такие как механическая обработка, обработка поверхности и контроль, для достижения требуемых размеров и характеристик.

Почему для корпусов пневматических клапанов используется литье?

Корпус клапана обычно имеет несколько воздушных каналов, монтажных отверстий и уплотнительных зон. Производство этих структур требует как эффективности, так и точности.

Литье дает несколько практических преимуществ.

Подходит для сложных внутренних конструкций

Корпус пневматического клапана часто содержит внутренние каналы воздушного потока, которые определяют, как сжатый воздух движется через систему.

С помощью литья производители могут создавать компоненты почти готовой формы, которые уже перед механической обработкой включают в себя базовую структуру.

Это помогает сократить отходы материала и повысить эффективность производства, особенно для компонентов сложной геометрии.

Повышение эффективности производства при серийном производстве

Для промышленного пневматического оборудования корпуса клапанов часто производятся в больших количествах.

По сравнению с изготовлением каждой детали из цельного металла путем механической обработки, литье может сократить время обработки и улучшить согласованность между партиями.

Это делает литье подходящим для применений, требующих стабильных поставок и повторяемого качества.

Гибкие варианты материалов

Различные пневматические приложения требуют разных характеристик материала.

Обычные материалы, используемые для литых корпусов клапанов, могут включать:

Выбор материала зависит от таких факторов, как рабочая среда, требования к давлению, условия коррозии и вес.

Ключевые факторы, влияющие на качество литого корпуса пневматического клапана

Хотя литье дает производственные преимущества, конечные характеристики зависят от многих деталей.

Качество литейного материала

Материал напрямую влияет на:

Например, легкие корпуса клапанов из алюминиевого сплава часто выбираются, когда важно снизить вес, тогда как варианты из нержавеющей стали могут быть предпочтительными для сред, требующих более высокой коррозионной стойкости.

Внутреннее качество литья

Корпус клапана требует относительно плотной внутренней структуры.

Возможные дефекты литья, такие как:

может повлиять на характеристики и надежность уплотнения, если не контролировать их должным образом.

Поэтому управление процессом литья является важной частью производства корпуса клапана.

Точность обработки

Литье создает основную форму, но многие критические участки все еще требуют механической обработки.

Важные области обработки обычно включают в себя:

Даже небольшие различия в размерах могут повлиять на точность сборки и производительность клапана.

Обработка поверхности

В зависимости от применения литые корпуса пневматических клапанов могут потребовать обработки поверхности для улучшения внешнего вида, коррозионной стойкости или долговечности.

Общие процессы включают в себя:

Общие применения литья корпусов пневматических клапанов

Литые корпуса пневматических клапанов широко используются в различных отраслях промышленности, где требуется управление сжатым воздухом.

Оборудование промышленной автоматизации

Системы автоматизации в значительной степени полагаются на пневматические компоненты для движения и управления.

Корпуса клапанов обычно встречаются в:

Производственное оборудование

Многие производственные машины используют пневматические системы, поскольку они обеспечивают быстрый отклик и надежную работу.

Литые корпуса клапанов используются внутри различных пневматических блоков управления для управления воздушным потоком.

Автомобильные производственные линии

Автомобильные заводы используют пневматические системы для:

Стабильная работа клапана важна для поддержания эффективности производства.

Упаковочное и пищевое оборудование

Пневматические клапаны также широко распространены в упаковочном оборудовании, поскольку системы сжатого воздуха могут обеспечить чистое и гибкое управление движением.

Требования к материалу корпуса клапана и поверхности могут различаться в зависимости от рабочей среды.

Как изготавливается литой корпус пневматического клапана?

Хотя процессы различаются в зависимости от конструкции и материала, производство обычно включает в себя несколько этапов.

Подготовка формы

Первым шагом является создание формы на основе конструкции корпуса клапана.

Форма определяет основную форму и внутреннюю структуру отливки.

Литье Металла

Расплавленный металл заливают в форму и дают ему затвердеть.

На этом этапе контроль температуры и управление процессом влияют на конечное качество отливки.

Очистка и осмотр

После извлечения отливки из формы удаляется лишний материал и очищается поверхность.

Затем производители проверяют отливку на внешний вид и структурное качество.

Обработка с ЧПУ

Прецизионные участки обрабатываются в соответствии с требованиями чертежа.

Этот шаг обеспечивает точную сборку с другими пневматическими компонентами.

Финальное тестирование

В зависимости от требований применения проверка может включать в себя:

Литой корпус пневматического клапана по сравнению с обработанным корпусом клапана

Оба метода имеют свои преимущества. Подходящий метод производства зависит от сложности конструкции, количества, материала и требований к производительности.

Будущее развитие производства корпусов пневматических клапанов

С ростом промышленной автоматизации пневматические компоненты становятся меньше по размеру, более высокой эффективности и большей надежности.

Будущее производство корпусов клапанов может быть сосредоточено на:

По мере того как промышленное оборудование становится более точным, требования к качеству корпуса клапана будут продолжать расти.
